Тема Rockford в моей обработке

Rockford Fosgate Lancer X

  • Авторизуйтесь для ответа в теме
В теме одно сообщение

#1 AlTol

AlTol

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 1 174 сообщений
  • ГородПлюк
  • Автомобиль:Galant Fortis 2.0MT Exclusive

Отправлено 13 Март 2020 - 02:27

Как многие знают, в моем синем пепелаце стоит музон довольно серьезный. Однако мне довольно давно не давала покоя мысль что слишком много переделок приходится делать если уходить в более качественнвй звук.

Штатный набор Rockford Fosgate, именуемый премиум саунд в некоторых комплектациях наших машин, честно говоря, на премиум не тянет ни разу, но имеет некоторое преимущество: он конструктивно полностью совместим!!!

Теперь почему не премиум (небольшоое технократическое отвлечение).
В общем основная проблема одна: японцы из MMC поленились в штатный усилитель поставить инвертор питания и потому все выходные каскады питаются от "чистого борта" 14.4 вольта, отсюда вылла прооблема обеспечения мало-мальско громкого звучания, так как старина Ом не позволяет получить более 22 Ватт неискаженного синуса на стандартных динамиках.
Как пришлось выкручиваться Rockford? Американцам пришлось по заказу япов сконструировать фронтальные мидбасы на 2 ома и сабвуферную головку с двумя обмотками на 1.1 Ома. Что дало возможность писать заветные 650 вт в спецификации.

Для меня интерес представляли только дверные динамики, сабфувер интересен исключительно корпусом, так как голова даже при последовательном соединении обмоток имеет мизерную габаритную мощность и как показала практика энтузиастов, уходит по тропе предков при практическию любом нештатном усилителе.

Несколько лет назад с моей легкой руки в машину Иры был установлен в штатном корпусе нештатный саб, запитанный от какого-то мелкого усилителя, что дало существенное улучшение звучание в области НЧ даже при штатных "картонках" в дверях и какой-то пищалки в уголках зеркал. Но все это фигня и при хорошей громкости все заметно трещало.

Городить еще один усилитель, покупать хорошие колонки по кругу,  подиумы, врезать пищалки, по-первых: дорого хозяйке; во вторых, лениво мне.

И тут подвернулся комплект акустики от аутландера за смешные 5 тыщ рублей. В набор входили дверные динамики и уголки с пищалками. Пищалки с шелковым диффузором, мидбасы с полипропиленом, т.е. полюбасу неплохо.

Мидбасы встали в двери за 5 минут на дверь, а вот с пищалками пришлось повозиться, так как они без кроссовера и кронштейн от аутовских уголков к нам подходит ну очень криво, что при моем перфекционизме неприемлемо.

Кроссы заказаны с али, временно в пищалки впаяны конденсаторы на 4.7 мкф, благо там есть место. Самое красивое - отрисованы 3D модели кронштейнов в наши уголки, напечатаны на 3d принтере. И вот что получилось:

Тестовое включение показало что голова спокойно переваривает 2-х омные мидбасы, правда на всякий случай вырезал все что ниже 60Гц фильтром 4-го порядка.

ВЧ стали мягче, исчез металл, обший уровень громкости немного поднялся.



Если хозяйка накопит сумму тыщ 15 (или что там будет с баксом) то можно будет за головой спрятать alpine 450-ый (усилитель), который свободно даст 50 вт на канал номинала даже на 2 ома.

Ну и вишенкой на торте будут накладки от Rockford на пищалки, их можно заказать тут:

https://nazya.com/ca...9022307569.html (пока едут)



как приедут, будут фотки в сборе :)))


  • Летучий Голландец это нравится

#2 AlTol

AlTol

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • 1 174 сообщений
  • ГородПлюк
  • Автомобиль:Galant Fortis 2.0MT Exclusive

Отправлено 27 Апрель 2020 - 17:18

....продолжение



Приехали кроссы с али.




По схеме фильтр на мидбас первого порядка, на пищалку второго. Номиналы компонентов на частоту раздела 3500 Гц для динамиков 8 Ом.

Ну в общем, это не страшно. Пользуемся рассчетом фильтров тут

Меряем индуктивности:




Заказываем конденсаторы 8.2мкф вместо 2.2 - он несколько больше - просверливаем дополнительные отверстия.

Разматываем провод с дросселей, оставляем 0.26мгн на ВЧ, 0.1 на НЧ

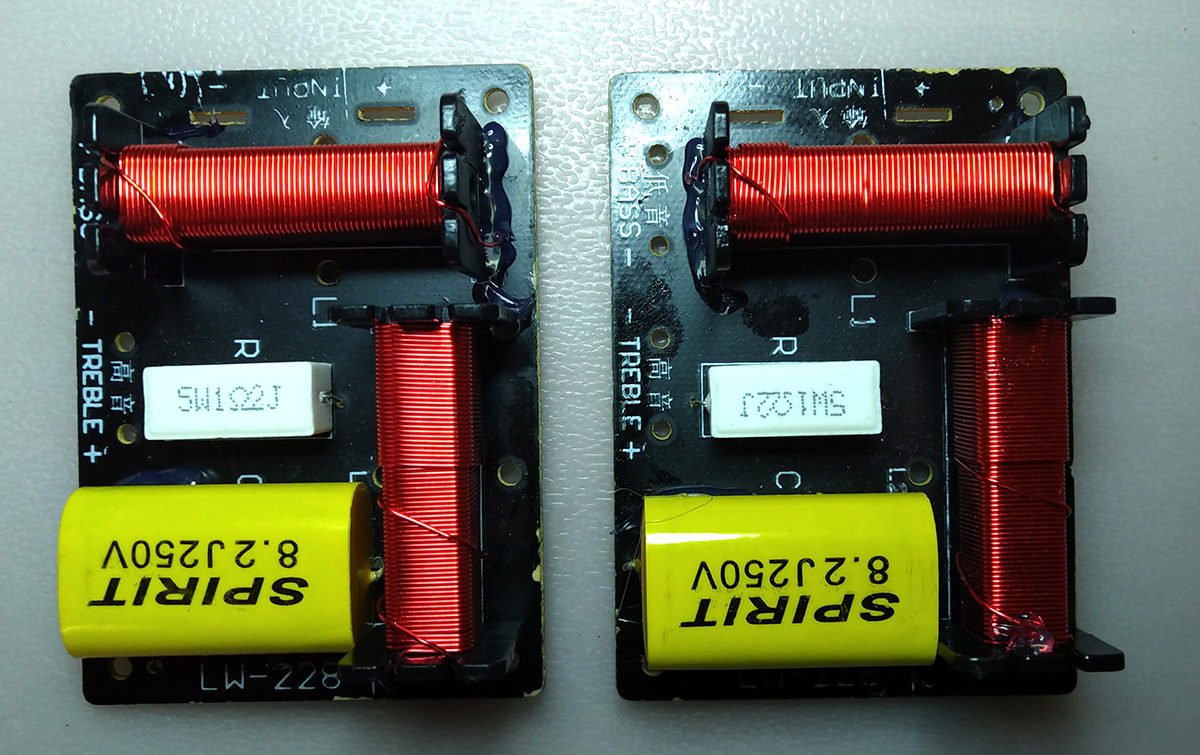

Все впаиваем, получаем два фильтра под рокфордовские колонки:




осталось вкорячить, ну и усилитель подобрать, стабильно работающий на 2 Ома. Альпайн отметен из-за цены, ищем...
